CENTRO DE DOCUMENTACIÓN DE BAMBÚ

CENTRO DE DOCUMENTACION DE BAMBU. 001

BAQ 2014
CATEGORÍA DISEÑO ARQUITECTÓNICO
ECUADOR
JORGE MORAN UBIDIA,ARQ. ROBINSON VEGA JARAMILLO

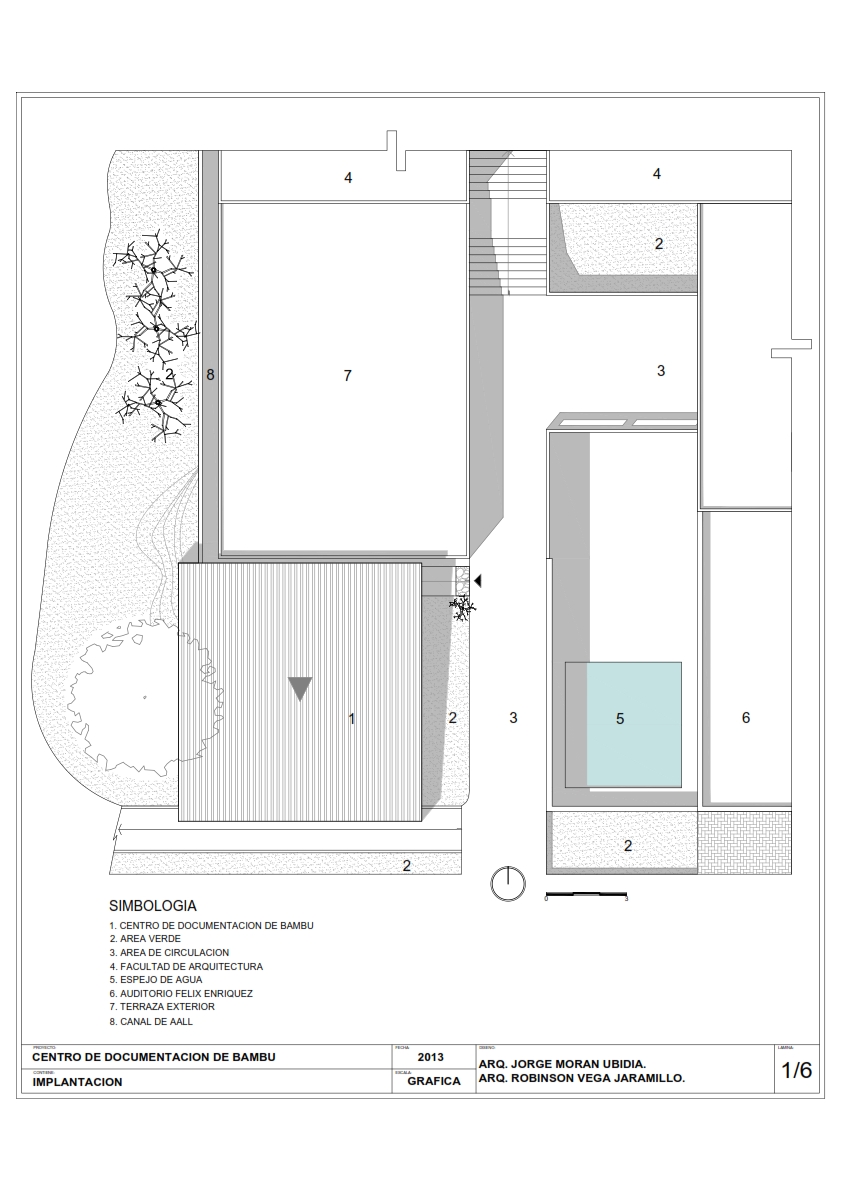

El Centro de Documentación de Bambú está ubicado en Guayaquil, en la Av. Carlos Julio Arosemena Km 1 1/2, en la Universidad Católica de Santiago de Guayaquil, junto a la Facultad de Arquitectura y Diseño.

La concepción del proyecto tuvo diversas condicionantes: La presencia del edificio de la Facultad de Arquitectura y Diseño, Premio Bienal de Arquitectura 1982, diseñado por los arquitectos Marcelo Bravo, Jorge Ordoñez, René Bravo y Gonzalo Robalino; por lo que ubicar al lado, un edificio de guadua rolliza y tableros de bambú, era otra de las condicionantes más importantes de este proyecto, a más de las condicionantes topográficas y climáticas del lugar.

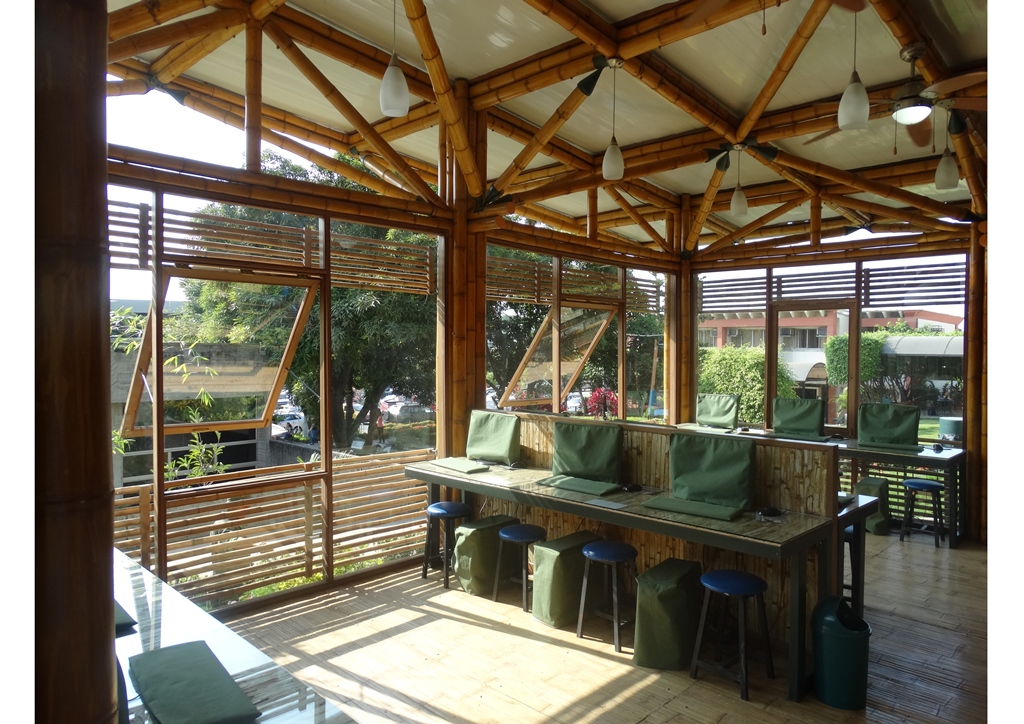

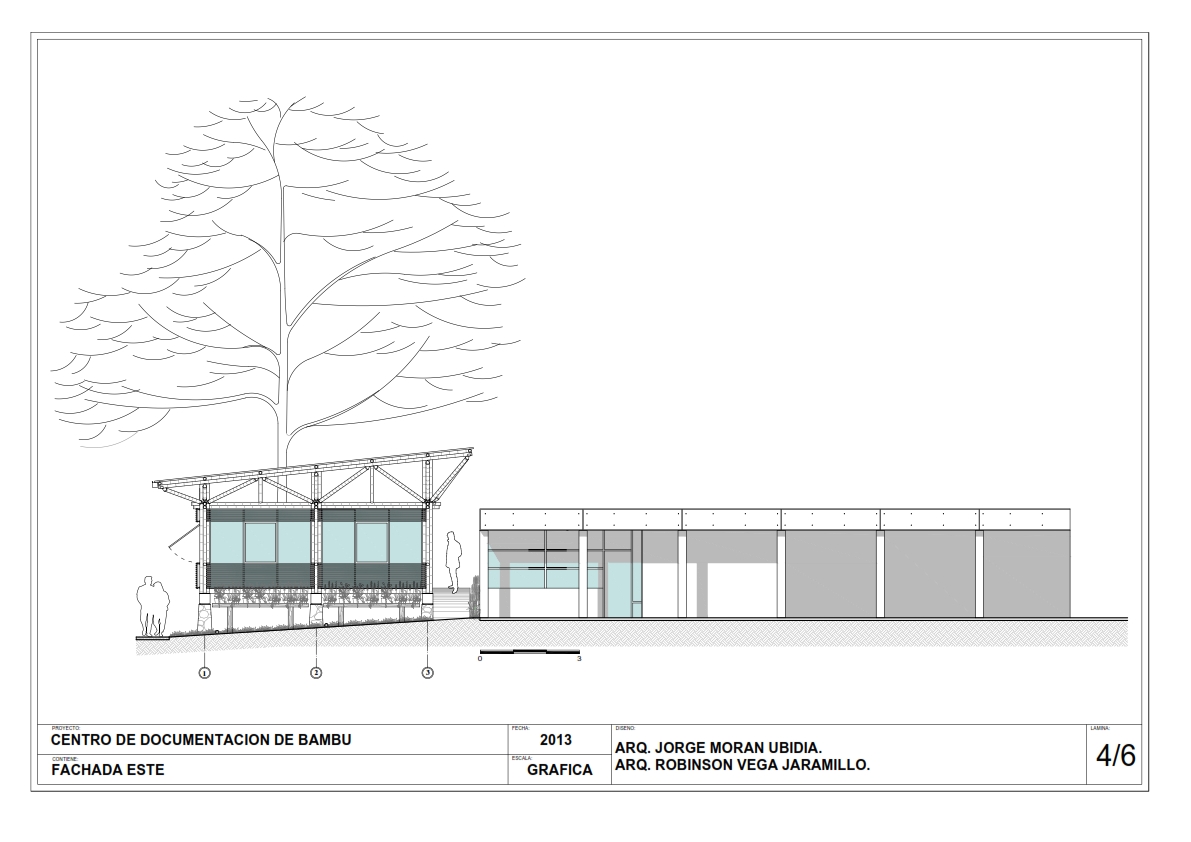

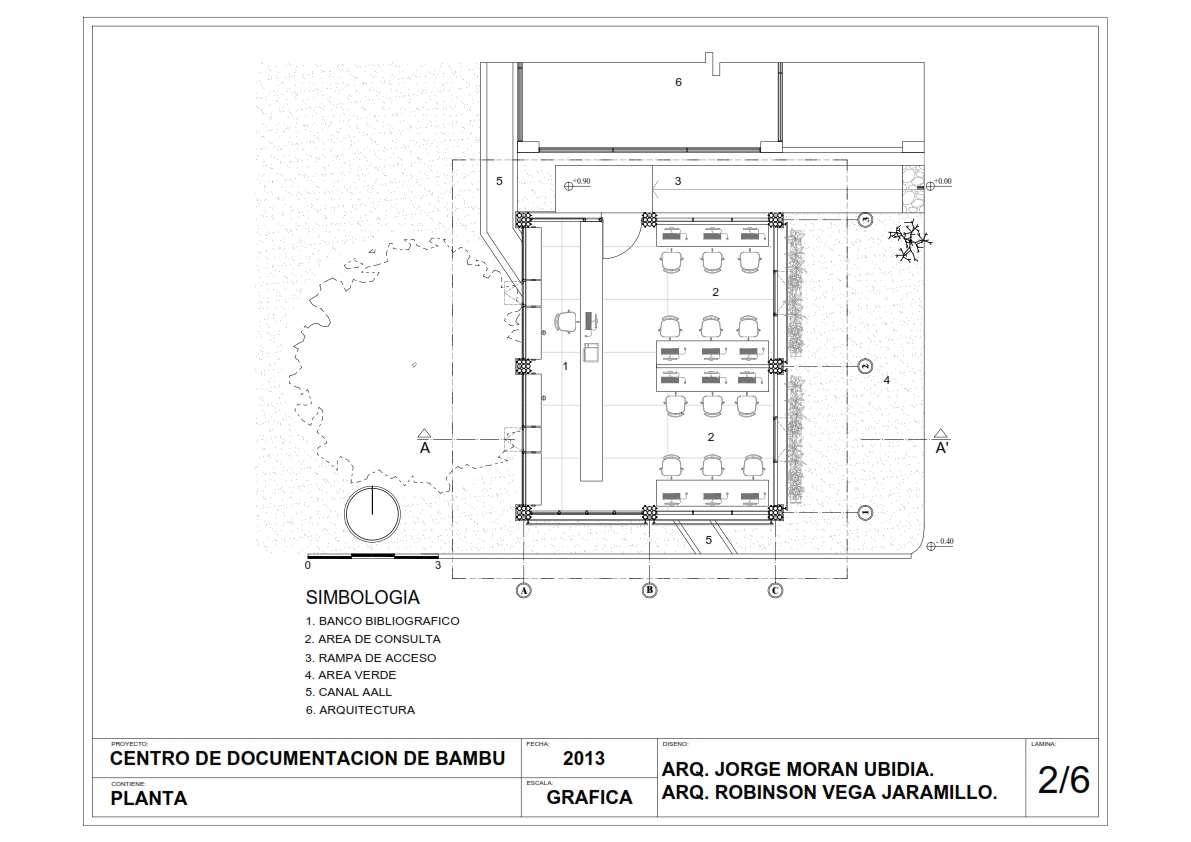

Se desarrolla en un área de 40m2, con espacios para lectura y banco documental, para albergar la biblioteca personal del Arq. Jorge Morán Ubidia, donada a la Facultad de Arquitectura. El diseño respecta la presencia de la Facultad de Arquitectura, por medio de: transparencia, materiales, retranqueo volumétrico y proyección visual de planos de referencia, respetando entorno y escala.

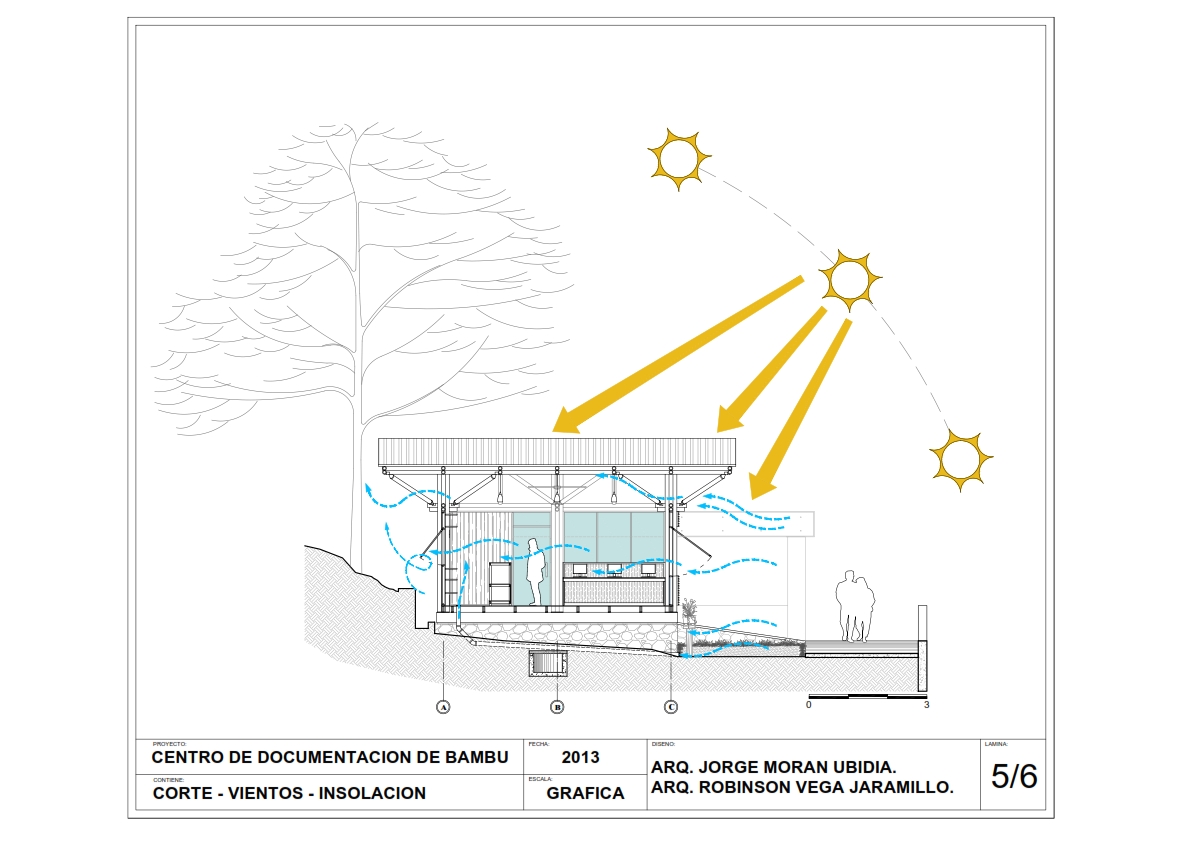

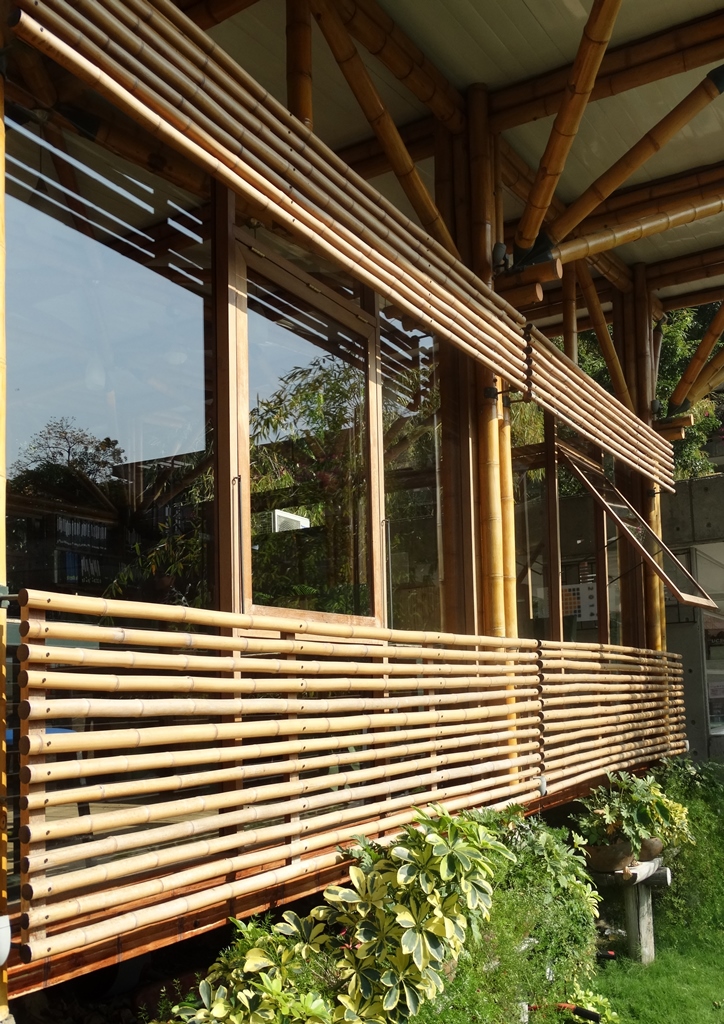

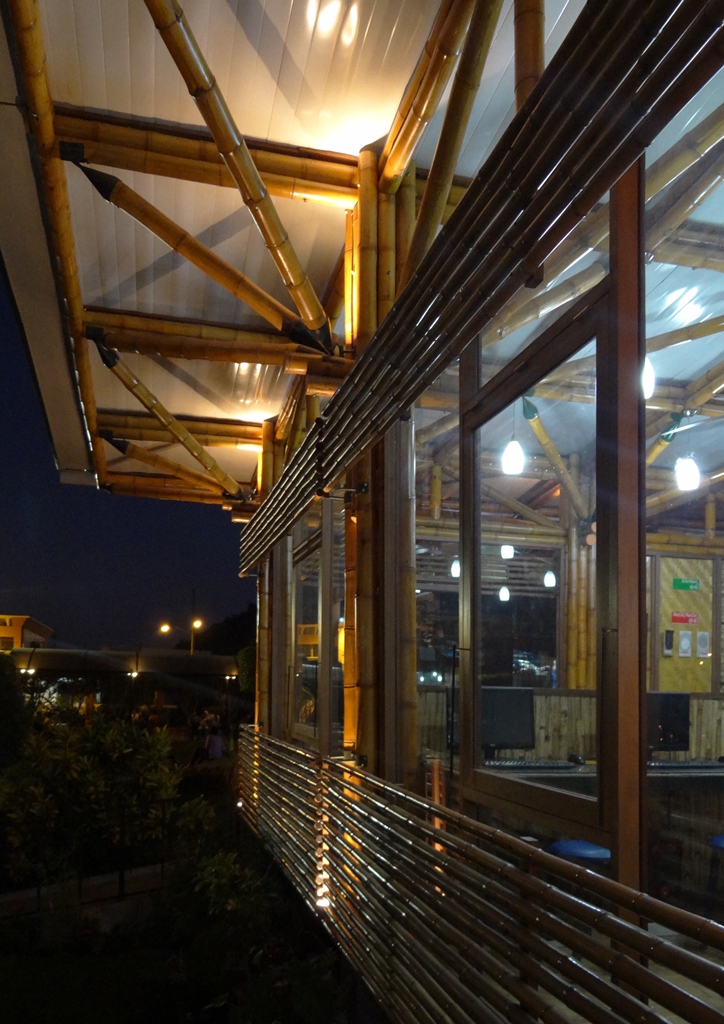

Con el fin de salvar la topografía y el canal de AALL del lugar, el edificio se separó del suelo, protegiéndolo de la humedad y ataques de xilófagos. Las guaduas de la estructura, pisos y paredes, fueron inmunizadas y protegidas de factores climáticos.  Una cubierta de grandes aleros garantiza protección contra lluvias y rayos UV. Para minimizar la incidencia solar, se colocaron marquesinas y antepechos de bambú en los  ventanales, y se plantaron guaduas, para generar sombra.  La vegetación existente protege de la incidencia solar de la tarde.

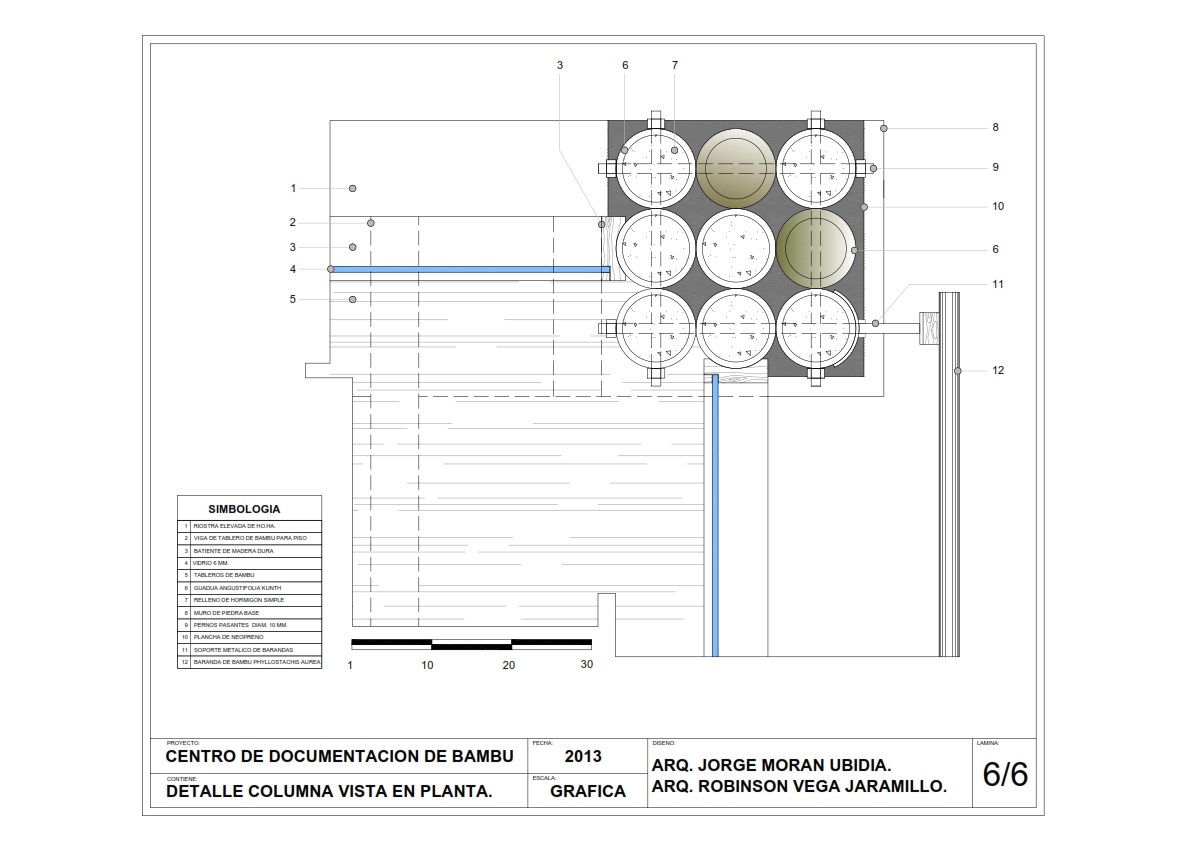

El edificio minimiza el consumo energético, aprovechando la ventilación cruzada, la sombra y el aislamiento térmico de la cubierta metálica con poliuretano.  No utiliza sistema de aire acondicionado, solo 2 ventiladores de techo en reversa, expulsan el aire caliente; a más de 2 puntos de ventilación pasiva inducida, dispuesta bajo la edificación, introducen aire fresco al interior. La cimentación está conformada por plintos, muros de piedra y vigas de hormigón armado, sobre éstas descansa la construcción, formada por columnas, vigas y diagonales de guadua rolliza, ancladas a la cimentación por medio de varillas de acero negro, empotradas en las columnas.

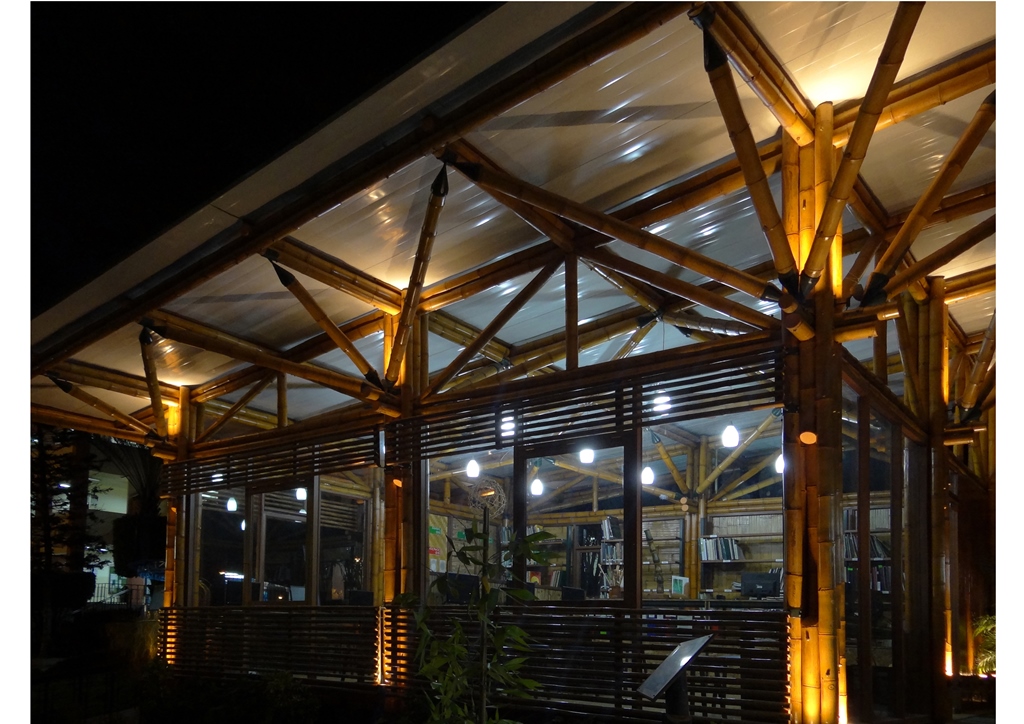

Cada columna y vigueta de guadua se asienta en neopreno de 8mm, separándolas de las vigas de hormigón, evitando humedad por capilaridad y amortiguando vibraciones en caso de sismos. El sistema estructural de guaduas está basado en la triangulación de fuerzas, apoyos puntuales de carga por medio de conos y monturas metálicas de acero negro, y rellenos con mortero de cemento.  La triangulación se concentró en la estructura de soporte de cubierta, evitando diagonales en espacios útiles. Se utilizaron tableros estructurales de bambú, para los cerramientos y pisos, los que asumen una parte de los esfuerzos por deformación del edificio.  Con el mismo tablero se conforman las viguetas del piso, y con los tableros de residuos de bambú, se revisten los mobiliarios.
